15713251796

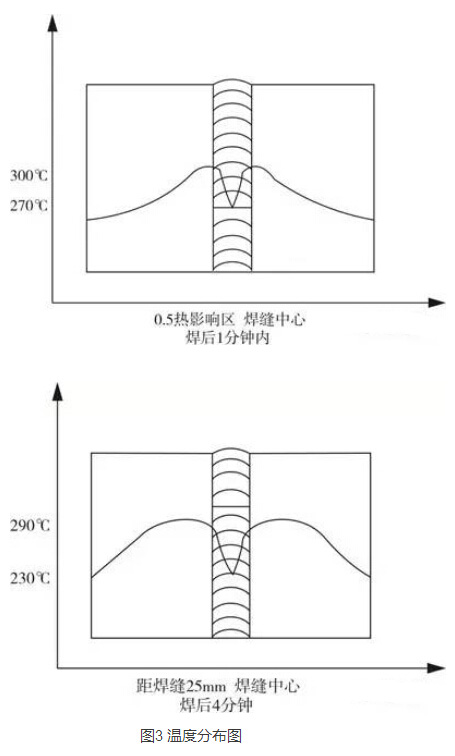

鑄鋼焊條的焊接在試驗時為確保焊接質量的可追溯性，采用點溫測量儀實時記錄溫度變化，隨著不斷填充焊接時，試樣在空氣中降溫速度也逐漸放緩。在填充第5道焊縫之后，就立即開始測量，在焊縫熔合線處溫度達到最高值，焊后4分鐘（清理焊道藥渣時間），再次測量，發(fā)現(xiàn)在熱影響區(qū)，距焊縫10~30mm之間溫度場達到最高值，溫度通過熱傳遞現(xiàn)象，最高點在慢慢向外圍擴散。
經(jīng)過不斷試驗發(fā)現(xiàn)，當焊縫層間溫度處150~ 250℃的區(qū)間，符合船舶鑄鋼焊接工藝。當不考慮熱影響區(qū)的溫度繼續(xù)焊接后，經(jīng)做彎曲試驗，發(fā)現(xiàn)在母材熱影響區(qū)試樣直接斷裂，出現(xiàn)母材脆化現(xiàn)象。當通過控制母材熱影響區(qū)的溫度，使之處于150~200℃區(qū)間焊接后，經(jīng)彎曲試驗，未出現(xiàn)母材脆化。拉伸、沖擊也符合船舶建造工藝要求。
在生產(chǎn)中，為確保焊接有可追溯性，應詳細記錄焊前預熱溫度、層間溫度、焊后熱處理溫度等。焊接時層間溫度、熱影響區(qū)不得小于預熱溫度，最高不得大于250℃。當溫度大于200℃時，加熱片應立即停止加熱。
考慮到焊縫長短的情況，當焊縫大于1m時，盡量安排多名焊工焊接，每1m焊縫中必須安排一名焊工焊接。應一次焊接完成，盡量避免隔夜二次預熱。焊接需從中間向四周焊接，先焊對接縫，后焊角焊縫的順序進行，當有自由端對接焊縫時，應先焊自由端焊縫，角焊縫先焊立角焊，后焊平角焊。
當焊縫較短時，尤其要注意，因為生產(chǎn)人員經(jīng)常重視生產(chǎn)而忽視質量，由于焊縫較短，焊完一道后，溫度還較高，這就需要檢驗人員實時監(jiān)督，以防溫度過高，又繼續(xù)焊接。多層焊時每層焊道的焊接方向要一致，各層的焊接方向可以相反，焊道的接頭應互相錯開，錯開距離不小于30mm。
除打底層厚度4~6mm外，其余每層厚度控制在3~4mm。建議焊縫寬度，平焊縫≤16mm，其它位置≤25mm。焊接完畢，應立即檢查焊縫外觀質量，對表面成形不符合要求的焊縫，在保證層間溫度≥100℃的前提下，立即進行修補，修補長度不得小于50mm。
合理的焊接工藝參數(shù)，是保證焊接質量的重要指標，焊接時應嚴格按照焊接工藝參數(shù)焊接，打底電流應小于200A，禁止大電流操作
上一篇：鑄鋼件用什么焊條
