堆焊修復(fù)法

當(dāng)齒輪崩壞，齒端磨損超限，嚴(yán)重表層剝落時(shí)，都可以使用堆焊法修復(fù)。齒輪堆焊的一般工藝為：焊前退火;焊前清洗;施焊;焊縫檢查;焊后機(jī)械加工與熱處理;精加工;最終檢查及修整。

A.輪齒局部堆焊：當(dāng)齒輪的個(gè)別齒斷齒，遭到嚴(yán)重?fù)p壞時(shí)，可以用電弧堆焊法進(jìn)行局部堆焊。為防止齒輪過(guò)熱、避免熱影響，可把齒輪浸入水中，只將被焊齒露于水面，在水中進(jìn)行堆焊。輪齒端面磨損超限，可用熔劑層下粉末焊絲自動(dòng)堆焊。

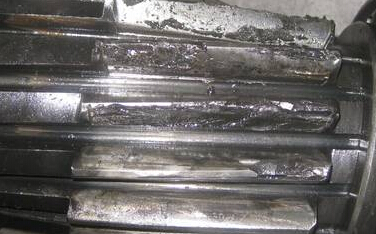

B.齒面多層堆焊：當(dāng)齒輪少數(shù)齒面磨損嚴(yán)重時(shí)，可用齒面多層堆焊。施焊時(shí)，從齒根逐步焊到齒頂，每層重疊量為 2/5到 1/2，焊一層經(jīng)稍冷后再焊下一層。如果有幾個(gè)齒面需堆焊，應(yīng)間隔進(jìn)行。

對(duì)于堆焊后的齒輪，要經(jīng)過(guò)加工處理以后才能使用。最常用的加工方法有兩種

①磨合法按應(yīng)有的齒形進(jìn)行堆焊，以齒形樣板隨時(shí)檢驗(yàn)堆焊層厚度，基本上不堆焊出加工余量，然后通過(guò)手工修磨處理，除去大的凸出點(diǎn)，最后在運(yùn)轉(zhuǎn)中依靠磨合磨出光潔表面。這種方法工藝簡(jiǎn)單、維修成本低，但配對(duì)齒輪磨損較大、精度低。它適用于轉(zhuǎn)速很低的開(kāi)式齒輪修復(fù)。

②切削加工法齒輪在堆焊時(shí)留有一定的余量，然后在機(jī)床上切削加工。此種方法能獲得較高的精度，生產(chǎn)效率也較高。

唐山齒輪修復(fù)請(qǐng)聯(lián)系燕鑫工貿(mào)
